粘土鉱物から生まれた！中低温領域で機能するプロトン伝導性ナノシート積層型固体電解質
国立大学法人熊本大学
～次世代中低温燃料電池の固体電解質に新たな可能性～
[画像:
https://prcdn.freetls.fastly.net/release_image/124365/263/124365-263-7a4c78a4d31afe758934b865af77ecf6-540x304.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
【ポイント】

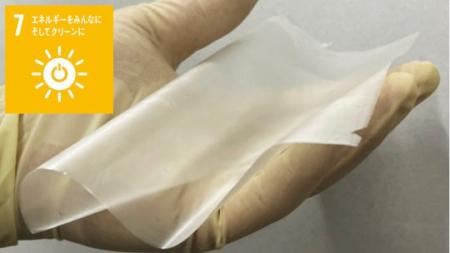

・天然の粘土鉱物からナノシート*1を抽出し、精密な積層プロセスにより柔軟かつ成形性に優れた無機ナノシート積層膜の作製に成功しました。
・得られた積層膜は、相対湿度100%下において3×10-3 S/cm @10 ℃、6.2×10-3 S/cm @100 ℃、8.7×10-3 S/cm@140 ℃のプロトン伝導性*2を示しました。
・同膜はプロトン伝導性に加え、H2ガスに対して高分子固体電解質よりも高いバリア性を示し、電解質膜として要求されるガス分離性と化学的安定性を両立していました。
・同膜を固体電解質*3として適用した燃料電池では、90 ℃（相対湿度100%）において最大260 mW/cm2程度の出力を達成し、-10~140 ℃の広い温度範囲での作動も確認されました。
【概要説明】
熊本大学産業ナノマテリアル研究所の畠山一翔助教と伊田進太郎教授らの研究グループは、天然の粘土鉱物からナノシートを抽出し、精密に積層させることで燃料電池用の新規固体電解質の開発に成功しました。無機材料を固体電解質とした燃料電池は家庭用電源として実用化まで至っています。しかし、未だに作動温度は800 ℃以上と高く、市販されている車体などへの搭載は80～90 ℃で定常動作する高分子固体電解質を使用した燃料電池が主流となっています。次世代燃料電池搭載車両では100 ℃以上での作動も求められています。一方で高分子固体電解質は、中温動作時の水素クロスオーバー（水素が漏れ出て発電効率が低下する現象）が同程度の膜厚のセラミックス電解質と比べて大きいことやフッ素使用による環境負荷の指摘もあり、これらを一度に解決できる新規材料探索が次世代燃料電池の課題でもあります。今回、粘土鉱物から抽出した無機ナノシートを積層させた新たな無機固体電解質膜の開発に成功しました。開発した膜は、中低温領域（氷点下～150 ℃以下）でプロトン伝導性と水素バリア性、化学的安定性を高いレベルで両立していることがわかりました。この膜を固体電解質とした燃料電池は、-10～140 ℃の広い温度範囲で作動し、90 ℃（相対湿度100%）において最大264 mW/cm2の出力密度を達成しました。
本研究成果は令和7年5月16日に英国王立化学会が発行する科学雑誌「Journal of Materials Chemistry A」にオンライン掲載されました。
なお、本研究は防衛装備庁安全保障技術研究推進制度、科学技術振興機構先端国際共同研究推進事業（ASPIRE）、日本学術振興会科学研究費助成事業（研究課題/領域番号：23H00314）の援助を受けて行われました。
【今後の展開】
今回開発した固体電解質は優れた特性を持つことに加え、天然粘土鉱物由来の材料であり、低環境負荷かつ経済的にもすぐれた材料となりえます。そのため、開発した膜を用いた燃料電池開発を進めていくことで、持続可能な人類の発展に大きく貢献できます。
【用語説明】
*１ナノシート
原子スケール(1 nm程度)の厚さを持つ2次元物質のこと。3次元の材料では得られないユニークな物性を示す。例として2010年にノーベル賞を受賞したグラフェンが有名である。
*２プロトン伝導性
プロトン（水素イオン、H+）を伝導させる性質のこと。高いプロトン伝導性を持つ物質をプロトン伝導体という。
*３固体電解質
イオンを伝導する性質を持つ固体のこと。通常の固体は原子やイオンが固定されており動くことができないが、固体電解質の場合は電圧印加によりイオンを伝導させることができる。燃料電池の固体電解質ではプロトンまたは酸化物イオン（O2-）が伝導する。
【論文情報】
論文名：Low-temperature fuel cells using proton-conducting silicate solid electrolyte
著者：Kazuto Hatakeyama,* Tatsuki Tsugawa, Haruki Watanabe, Kanako Oka, Sho Kinoshita, Keisuke Awaya, Michio Koinuma, and Shintaro Ida*
掲載誌：Journal of Materials Chemistry A
doi：doi.org/10.1039/D5TA02486B
URL：
https://pubs.rsc.org/en/content/articlelanding/2025/ta/d5ta02486b
【詳細】
プレスリリース（PDF505KB）
プレスリリース提供：PR TIMES
記事提供：PRTimes
