仕上げへの干渉が少ないフラットなCFRPプレート用定着体 「e-アンカー」を開発！
株式会社コンステック
～これまでCFRPプレートによる補修補強を諦めていた部分もe‐アンカーにより適用可能に!!～
株式会社コンステック（大阪府大阪市：社長 茶家義明）と福井ファイバーテック株式会社（愛知県豊橋市：社長 福井英輔）は、コンクリート構造物の補強で広く用いられている炭素繊維強化プラスチックプレート（以下、CFRPプレート）の端部定着に用いる「e-アンカー」を開発しました。
CFRPプレートを用いた補強では、その補強効果を発揮するために適切な定着長さを確保する必要があります。しかし、直交壁などの障害物により適切な定着長さを確保できない事例も多く、そのような場合は鋼板やボルトを用いる機械式定着により端部を固定しています。しかし、機械式定着では、定着ボルトが施工後の仕上げに干渉するため、特に床スラブの補強において施工後の使用性や居住性を悪化させてしまうことが問題でした。
e-アンカーは独自の成形技術により、プレートとストランドを一体としたCFRP成形品です。ストランド部分をコンクリート孔内に挿入、プレート部分をCFRPプレートに接着することで、CFRPプレートの定着を図ります。これにより、従来の機械式定着に比べて施工後に生じる段差を小さくすることでき、仕上げへの干渉が少ないフラットな仕上がりとすることが可能となります。
e-アンカーは、プレートとストランドが一体となったCFRP成形品であり、形状は一端がプレート状、もう一端がストランド状となっています（図１）。
[画像1:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-9a95cc0e2785946bd07bccf822f9caff-2403x426.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図1 e - アンカー姿図

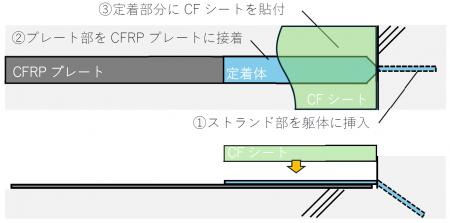

定着方法は、図２に示すとおりで、e-アンカーのストランド部分を束ねた状態でコンクリートに設けた孔内に挿入、プレート部分をCFRPプレートに接着させます。その上に炭素繊維シート（CFシート）を貼り付けます。
ストランド部分は接着樹脂の硬化まで柔軟性を有しているため、施工時の角度調整を容易に行うことが可能です。また、e-アンカーは厚さ3mmと薄いため、施工後の段差を10mm程度に収めることができます。
[画像2:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-f766ccf126c6eb83dc7a21e09a2db096-1759x875.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図2 定着方法
機械式定着の例
[画像3:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-c3452bbf989b62b827e16346d019cea7-960x720.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
CFシートと定着金物による定着例
[画像4:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-4d9f424f65e5a4a0c3b8a29c2b4c7c82-373x279.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
CFRPプレートと定着金物による定着例
e-アンカーによる定着例
[画像5:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-f0673186be899d547dac729b2aee056b-376x284.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
CFRPプレートとe-アンカーによる定着例
- e-アンカーは厚みが小さく、仕上げへの干渉が少ない- 耐久性の高いCFRP成形品であるため、腐食等が生じない- 施工時に容易な角度調整が可能です
端部定着を想定した曲げ試験を実施し、その定着性能を確認しています。
[画像6:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-205b03245bb2382b40cc230237f3e460-1693x1428.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図3 試験写真（左：施工状況 右：試験状況）
[画像7:
https://prcdn.freetls.fastly.net/release_image/140724/15/140724-15-9b2b37677bef12d14f4eec4341ae0ab4-1731x1448.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図4 試験結果（荷重-変位関係）
・CFRPプレートによる補強工法「eプレート工法」
コンステックHP：
https://www.constec.co.jp/technology/6323
IPROS ：
https://www.ipros.com/product/detail/2000508927
