　ソースネクスト株式会社（本社：東京都港区赤坂1-14-14　第35興和ビル4階代表取締役社長：小嶋智彰）は、8月5日（火）、弊社サイト上で3D図面作成ソフト「図面のプロ4」(10,780円・税込、ダウンロード版)を発売します。
　本製品は、初心者でも簡単に操作できる図面作成ソフトです。本バージョンでは、平面の作図を3D化する機能が新たに搭載されました。JW_CADやAutoCADなどの汎用CAD形式への出力にも対応。日曜大工(DIY)から間取り図、不動産の配置図作成まで、汎用的にご利用いただけます。

[画像1: https://prcdn.freetls.fastly.net/release_image/35169/725/35169-725-85ffbb5d92fb857a41eeb755a1dab5af-1960x750.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

【　「図面のプロ」シリーズとは　】
　「図面のプロ」シリーズは簡単に図面をかけるソフトで、初心者でも直感的に操作できます。建具や家具、住宅設備など豊富な部品を収録し、日曜大工やDIYの設計図作成、引越や模様替えのイメージづくりなどに便利です。作図が終わったあとも印刷だけでなく、画像の出力（jpeg/png/gif/emf）ができます。

【　「図面のプロ4」の特長　】
■3D機能を、新搭載　NEW
　難しい技術や知識がなくても、平面図から立体図形を簡単に作成できます。
　平面図の多角形（四角形）に厚みを設定するだけで、自動3D化します。新しく作る図面だけでなく、「図面のプロ」１～3で作成したデータにも適用できます。
[画像2: https://prcdn.freetls.fastly.net/release_image/35169/725/35169-725-2572c374cc4a6662b3609f3acb3fd876-700x373.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

■図面を各方面から把握
　図面を各方向から見た状態を階層でまとめて把握できます。
　グループ階層0に正面、1に天面、2に右側面、3に左側面、４に背面、5に底面と各方向に平面図が見えます。
[画像3: https://prcdn.freetls.fastly.net/release_image/35169/725/35169-725-81f477e1aa7d3dfb6f76ce0bcfab0014-389x374.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

■汎用CADへの互換性　NEW
　直線で描かれた任意の方向の3D平行図を作成できます。直線のため、JW_CADやAutoCADなどの汎用CADに出力できます。

■陰線の表示　NEW
　陰線(隠れて見えない線)の表示や面の色を表現できます。陰線を別階層に出力するため、色を変える、補助線に変更するなどの見せ方の工夫ができます。
[画像4: https://prcdn.freetls.fastly.net/release_image/35169/725/35169-725-5949dd9bf7600d7c1dbc0270b42fae57-407x135.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

■ショートカットキーのカスタム　NEW
　キーボードのキーによく使うコマンドをカスタマイズできます。マウスを動かす操作を減らし、作業効率が向上します。
[画像5: https://prcdn.freetls.fastly.net/release_image/35169/725/35169-725-755ffda3ccb5be43316db7380797dc30-578x174.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

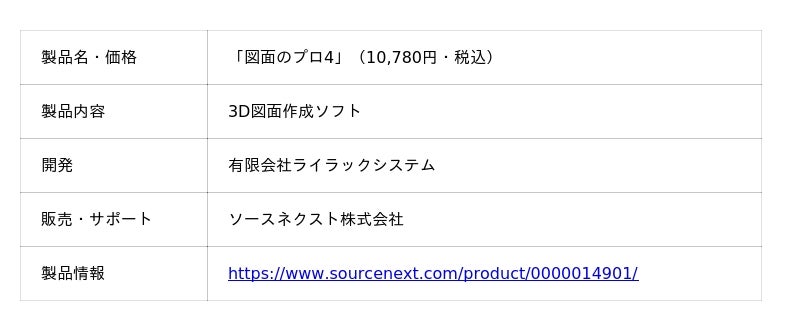

製品概要
[表1: https://prtimes.jp/data/corp/35169/table/725_1_248b1d09652d05d77833d55e338bb599.jpg?v=202508050217 ]

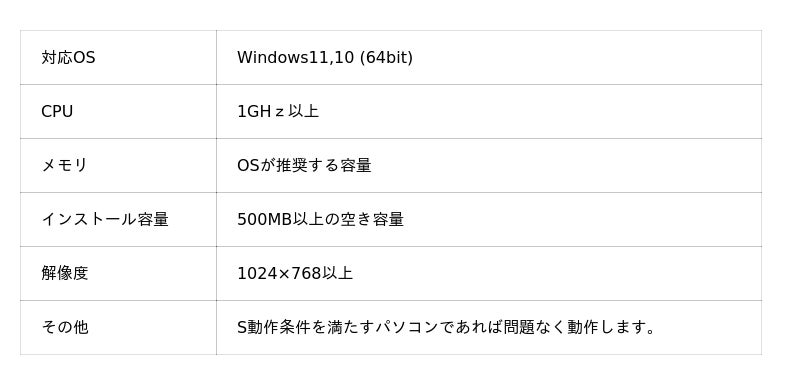

動作環境
[表2: https://prtimes.jp/data/corp/35169/table/725_2_c6681136c4e5893f7d2e91234f919619.jpg?v=202508050217 ]

お客様お問い合わせ先
ソースネクスト・カスタマーセンター
ご購入前相談窓口
https://support.sourcenext.com/fa/support/web/form155.html
