STマイクロエレクトロニクス、厳しい過渡電圧下での動作と保護が可能な車載用インテリジェント・ハイサイド・ドライバを発表
STマイクロエレクトロニクス
自動車業界における電気電子部品の厳格な品質規格に準拠
[画像:
https://prcdn.freetls.fastly.net/release_image/1337/1525/1337-1525-e2d86ba2d1b70ff9cabdb22535717b1d-2400x1350.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

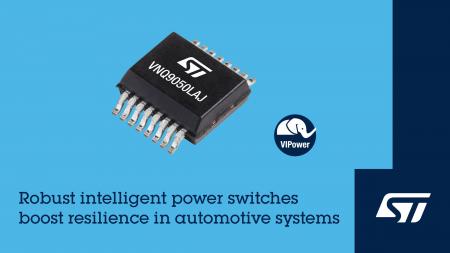

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、最小2.7Vの極めて低温での始動特性など、電圧変動下においても動作を維持し、自動車の信頼性とユーザ体験を向上させる最小動作電圧4Vの4チャネル車載用ハイサイド・ドライバ「VNQ9050LAJ」を発表しました。厳しい過渡電圧に対する同製品の耐性は、車載用電気電子部品の厳格な品質規格であるLV124の最新版に適合しています。
VNQ9050LAJは、グランド接続された負荷を12Vで駆動できるよう設計されており、3Vおよび5Vのロジック信号と互換性があります。STの最新のVIPower-M09技術が採用されており、通常のオン抵抗が50mΩと低いため、効率向上と消費電力削減に貢献します。
また、インテリジェント・パワー・スイッチであるVNQ9050LAJは、抵抗性 / 容量性 / 誘導性負荷駆動のための革新的な保護機能を搭載しており、その1つが、高精度の負荷電流検出機能です。これは、パワーFETの主要なパラメータを正確にトラッキングするセンスFETを使用したカレントミラー回路を内蔵することで実現しています。カレントミラーは外部ピンに接続されており、このピンに外部抵抗を接続することで、検出された電流を電圧に変換し、負荷モニタリングや異常状態の検出を継続的に行うことが可能になります。
カレントミラーの高い精度により、豊富な電流検出診断機能（負荷電流のアナログ・フィードバックや過負荷、グランドへの短絡または電力制限のアラート、過熱シャットダウンの表示、出力端子のVCCとの短絡検出、オフ状態での負荷オープンの検出など）が実現します。検出イネーブル・ピンが搭載されていることから、同種の複数製品で外部センス抵抗を共有できるため、部品コストを最小限に抑えることができます。
VNQ9050LAJの検出機能と保護機能は、非常に高い電圧や温度にも対応しています。過電圧クランプや過渡熱の制限、さらに過熱温度や電力の制限を設定可能なことに加え、専用のフォルト・リセット・ピンで回復できるラッチオフ機能も備えています。また、静電放電からの保護、接地およびVCCの断線に対する保護、バッテリ逆接続保護などの機能も搭載しています。
VNQ9050LAJは現在量産中で、耐熱性に優れたPower-SSO16パッケージで提供されます。単価は、1000個購入時に約1.0079ドルです。
詳細については、
ウェブサイトをご覧ください。
