STマイクロエレクトロニクス、コンスーマ・産業機器の高性能化と高効率化に貢献する新しいゲート・ドライバを発表
STマイクロエレクトロニクス
[画像:
https://prcdn.freetls.fastly.net/release_image/1337/1550/1337-1550-1b028d0bcbe1861b7a1c3da1bdfbec0c-2400x1350.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

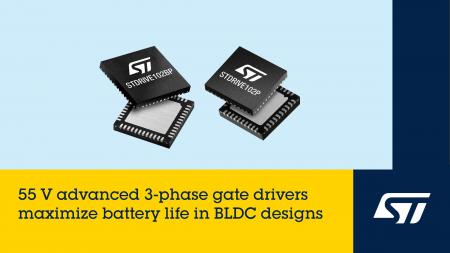

STマイクロエレクトロニクス（NYSE：STM、以下ST）は、3相ブラシレス・モータ用ゲート・ドライバICの「
STDRIVE102」シリーズの新製品として、「
STDRIVE102P」および「
STDRIVE102BP」を発表しました。同製品は、ゲート電流やその他の設定を簡略化するSPIインタフェースを備えています。
STDRIVE102シリーズは、6V ~ 50Vの電源電圧範囲で動作するように設計されており、電動工具や生活家電などのバッテリ駆動機器で高いエネルギー効率を実現します。6個の外部Nチャネル・パワーMOSFETを駆動でき、ソース電流は最大1A、シンク電流は最大2Aまでプログラム可能で、外付け抵抗なしでスルー・レート制御を実現します。スタンバイ電流が標準値でわずか50nAと極めて低いため、携帯型のバッテリ駆動機器においてバッテリ寿命を最大限に延ばすことができます。
STDRIVE102シリーズの製品は高度なチャージ・ポンプ回路を集積しているため、ハイサイド・ドライバ回路の連続動作を実現するとともに、PWM（パルス幅変調）のデューティ・サイクル100%を必要とするアプリケーション機器の設計を簡略化できます。12Vおよび3.3Vのリニア・レギュレータ（LDO）を集積しているため、内部のローサイド・ドライバと組み込みのアナログ・フロントエンドだけでなく、外付け部品へも電源を供給でき、部材コストのさらなる削減に貢献します。STDRIVE102BPは、モータのシャント電流を測定するため3個のプログラマブル・ゲイン・アンプ（PGA）と3個のコンパレータを備えた、設定可能なアナログ・フロントエンド回路を集積しています。これらのPGAとコンパレータは個別に有効（イネーブル） / 無効（ディスエーブル）を設定できる上、アナログ・フロントエンド全体を無効にして消費電力を抑えることもできます。STDRIVE102Pは、1個のPGAと1個のコンパレータによるシンプルなアナログ・フロントエンド回路を集積しています。
STDRIVE102シリーズの全ての製品には、ゲート・ドライバを安全に動作させるための低電圧ロックアウト（UVLO）機能やサーマル・シャットダウンなど、包括的な保護機能を内蔵しています。ハイサイドとローサイドの両方でドレイン・ソース間電圧（VDS）を監視し、二重の冗長構成で過電流保護を実現します。STDRIVE102BPは、主電源電圧向けに専用の故障表示ピンも備えています。
現在提供中の評価ボードの「
EVLDRIVE102P」および「
EVLDRIVE102BP」を使用することで、STの「STL220N6F7」パワーMOSFETで構築された3相インバータにおけるドライバの性能評価を容易に行えます。両評価ボードは、さまざまなNucleo制御ボードと互換性があり、モータ制御用ソフトウェア・パッケージの「X-CUBE-MCSDK」を含むSTM32開発エコシステムを活用した、各種STM32マイクロコントローラ向けプロジェクト開発に対応しています。
STDRIVE102Pは40ピンのVFQFPNパッケージ（5 x 5mm）で提供され、単価は1000個購入時に約1.23ドルです。
STDRIVE102BPは48ピンのVFQFPNパッケージ（6 x 6mm）で提供され、単価は1000個購入時に約1.29ドルです。両製品とも、現在量産中です。
詳細については、
ウェブサイトをご覧ください。
