これで緩まない！正しいダブルナットのやり方！「ダブルナットに便利な工具」新発売！
旭金属工業株式会社
プロでも勘違いが多いダブルナットのやり方。間違ったやり方だと緩んでしまいます。
[画像1:
https://prcdn.freetls.fastly.net/release_image/115925/5/115925-5-51238e9c9b6ab0df77baebb5d8bb5451-3900x2583.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

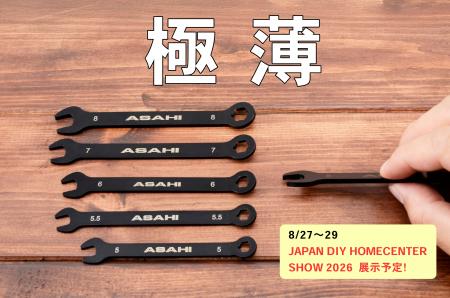

薄ナット用に特別に設計されたスパナ（狭い所の作業にもおススメ）
[画像2:
https://prcdn.freetls.fastly.net/release_image/115925/5/115925-5-120057b30625707c8ba4f0afe16800b3-3900x2758.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
突然ですが、この中に間違ったダブルナットの組み方が１つあります。どれが間違いかわかるでしょうか？
A：(上)並ナット・(下)並ナット
B：(上)並ナット・(下)低ナット
C：(上)低ナット・(下)並ナットとなっています。
間違った組み方は C {(上)低ナット・(下)並ナット}の組み方です。このやり方が一番見た目がすっきりしているので、Cの組み方でやってしまいがちですが、実は誤りです。
正しいダブルナット(下ナット逆転法)のやり方と原理を下の画像で説明させて頂きます。
[画像3:
https://prcdn.freetls.fastly.net/release_image/115925/5/115925-5-9c3849349715836a1786e5a9af4077d1-3378x2425.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
下ナット逆転法でのダブルナットのやり方
上の画像による説明で正しいダブルナットのやり方を分かって頂けたと思います。
ダブルナットではメインとなる軸力を上のナットが発生させますので、上が低ナットだと軸力が不足してしまい、しっかりと締め付ける事が出来なくなってしまう為、Cが誤りとなります。
よって、正しい組合せはAとBになるわけですが、理想はB｛(上)並ナット・(下)低ナット｝です。
A｛(上)並ナット・(下)並ナット｝ですと、ナットの高さがあるので、その分ボルトを長くしなければならず、狭い所では使いにくい事があります。
狭い所ではBの組み方でダブルナットを行う事が多いですが、下が低ナットなので、通常スパナと薄型スパナが必要になります。
※M12以上になると下ナット逆転の際にトルクがとても大きくなる為、十分なロッキング力を確保する事が難しくなります。
Bの｛(上)並ナット・(下)低ナット｝ダブルナットに対応可能な工具として、弊社が今年発売した「極薄コンパクトスパナ」の特長を下記に記します。
・低ナットに対応した厚みの為、ダブルナット時に上にある並ナットに干渉せずに低ナットにアクセスが可能。
・ステンレスではなく熱処理鋼を使用しているので、強度も高く、JIS相当強度を満足しています。
・レーザーマーカ―によりサイズの視認性が非常に良く、印字が消える事もありません。
[画像4:
https://prcdn.freetls.fastly.net/release_image/115925/5/115925-5-32f6498e06ce937daab0b00a753a7938-1500x1063.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
極薄コンパクトスパナ6/7/8mmの画像
右下表にて「本商品のスパナ厚」と「JIS規格の低ナット厚」を示します。
強度の確保板スパナと言われる様な薄型スパナは小さいサイズから大きいサイズまで厚みが統一されている事が多く、サイズに対して強度が不足している事があります。
例えば、5mmサイズの低ナット厚に合わせて1.6mm厚で統一されたスパナセットの場合、
８mmサイズのスパナは低ナット厚規格の2.7mmより1.1mm薄いです。
[画像5:
https://prcdn.freetls.fastly.net/release_image/115925/5/115925-5-29d1339b05dfba8c4ebc88b52398311f-445x315.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
スパナ厚とJIS規格低ナット厚との比較表
薄型スパナは通常スパナより厚みを薄くしている為、強度がそこまで強くありません。そしてそこから更にナットより薄くしてしまうと強度は一段と落ちてしまいます。
しかし、本商品はJIS規格低ナットとほぼ同等の厚みに設定し、強度を確保しています。更に、材料に炭素鋼を使用し、適切な熱処理をする事でJIS相当強度を実現し、安心してお使い頂けるよう設計致しました。
ダブルナットは簡単で効果的な緩み止め方法ですが、やり方を間違えると緩み止め効果が一切発揮されず、締結物の脱落を招いてしまいます。他にも緩み止めの方法はありますが、コストの問題で採用できない事もあります。
正しいダブルナットのやり方と本商品を活用し、安全な作業を行って頂けると幸いです。
また、弊社は2026/8/27.28.29に幕張メッセで開催される「JAPAN DIY HOMECENTER SHOW 2026」に出展いたします！本商品以外にも沢山の製品を持っていきますので、是非ご来場ください！
