Shinso-MaN W(R)工法が送電鉄塔基礎工事に初採用

鉄建建設株式会社

深礎工法の機械化により安全性向上と省人化を実現

鉄建建設株式会社（本社：東京都千代田区、代表取締役社長：今井政人）の保有技術である、硬質地盤・山岳向け機械式深礎工法（Shinso-MaN W(R)（シンソマンダブル）工法）が東北電力ネットワーク株式会社（本社：宮城県仙台市）発注の丸森いわき幹線新設鉄塔工事におけるNo.54鉄塔基礎（4本中1本）に採用されました。

本工法の掘削機はブームを2本装備した双腕型で、それぞれにブレーカ（破砕用）とバケット（掘削用）を取り付けることで地盤の状況に応じてアタッチメントを付け替えることなくスイッチの切り替えのみで作業可能な構造となっています（図1）。作業箇所は下部で掘削機が稼働する「掘削室」とその直上で作業員がライナープレート組立や裏込め注入を行う「作業室」に分かれており（図2）掘削機と作業員が同じ箇所で作業しないため接触事故のリスクを低減することができます。

施工はグループ会社である株式会社ジェイテック（本社：東京都千代田区、代表取締役社長：三宅信次）が担当し、直径2.5m、深さ約12ｍの掘削を約１ヶ月で完了させ、施工に要した作業人員を従来工法と比べ約30%削減することができました。また今回の工事では、本工法により掘削機と作業員との接触事故のリスクを低減、安全性を向上させた点が高く評価されました。

[画像1: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-51741ee1c1c589e7e448772ca8a7a38b-605x693.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

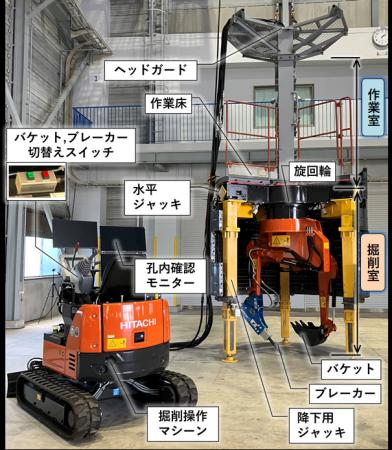

図1　Shinso-MaN W(R)工法掘削機
[画像2: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-74dfc351302b3f2822601e60273dcdb3-1127x1447.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図2　Shinso-MaN W(R)工法概要図

[画像3: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-a7010572f037b76b8462a0ac21876502-3299x2474.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図3　施工機械孔内搬入
[画像4: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-c95072addab9ce2b2e3c46c91ac20a5b-1010x720.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図4　遠隔操作によるオペレーション

[画像5: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-4485bd98823d9dadebf12e14989748a0-925x531.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図5　ブレーカによる破砕状況
[画像6: https://prcdn.freetls.fastly.net/release_image/141073/56/141073-56-60636fb27379c11d9cde4d3578288289-960x541.png?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
図6　バケットによる掘削、排土状況

今後、他発注者工事での導入も予定されています。引き続き、施工手順や付属設備の改良を通じて安全性、施工効率のさらなる向上を図ってまいります。

Shinso-MaN W(R)（シンソマンダブル）工法 | 鉄建建設株式会社
https://www.tekken.co.jp/tech/001372.html
