【THK株式会社】複雑な形状にフィットする「次世代マルチ吸着ハンド」の受注を開始
THK
可搬質量の向上により、自動車部品業界向けに用途を拡大
ＴＨＫ株式会社（東京都港区 代表取締役社長：寺町 崇史、以下、ＴＨＫ）は、複雑な形状をしたワークの吸着に適した、自動車部品業界向け「次世代マルチ吸着ハンド（TNH08-V09）」の受注を開始いたします。
[画像1:
https://prcdn.freetls.fastly.net/release_image/69594/60/69594-60-560abf2ea2cb3dbb35c684e15b274cda-568x468.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

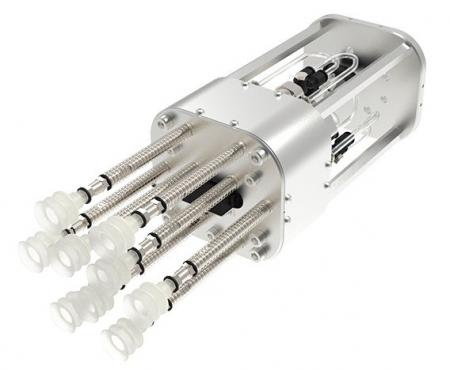

次世代マルチ吸着ハンド
「次世代マルチ吸着ハンド」は、変種変量生産の課題である段取り時間を削減するためのロボットハンドです。モジュール化したハンド本体には、吸着パッドが付いた9本の中空シャフトを備えており、ワークの形状にフィットしながら吸着することが可能です。
ハンド1つあたりの可搬質量は7kgで、複数のハンドを用いることで自動車部品の中でも、バンパーやランプ類といったワークを持ち上げることが可能です。また、センサを搭載することで、ワークの検知や吸着状態の監視を実現します。
近年、次世代型の自動車の普及に伴い、自動車部品の生産工程における変種変量のニーズの高まりや、自動車部品自体のデザイン性の向上が進んでいます。しかし、複雑な形状をしたさまざまな部品を生産ラインへ流すためには、ロボットハンドの段取り替え時のサイクルタイムを短縮しなければならないといった課題がありました。
「次世代マルチ吸着ハンド」は、ＴＨＫ独自のクイッククランパーエレメント技術により、複雑な形状にフィットして安定したワーク搬送が可能です。また、さまざまな種類のワークをハンド交換なく吸着可能なため、サイクルタイムの短縮にも貢献いたします。
ＴＨＫはこれからも独自の新製品開発を通して、あらゆる分野の自動化、省力化需要にお応えし、生産性向上や工程改善のためのソリューションをご提案してまいります。
ニュースリリースはこちら
プレスリリースはこちら
特長
・【複雑な形状にフィット】 シャフトが固定されワークの姿勢を維持
ＴＨＫ独自の特許技術「クイッククランパーエレメント*」により、安定した姿勢でワークを吸着します。
[画像2:
https://prcdn.freetls.fastly.net/release_image/69594/60/69594-60-5101e109240f3bc220863d73d888697f-1000x391.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
*直線移動のクランプ・アンクランプをワンタッチで行うことができるロック機構を備えた機械要素部品です。たる型の「グォードローラー」をアウターリングに搭載しています。
[画像3:
https://prcdn.freetls.fastly.net/release_image/69594/60/69594-60-bf471de45094573df8a500c32734d58e-1000x519.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
・【段取りレス】 1つのハンドで複数のワークに対応可能
9本のシャフトがさまざまな形状にフィットすることでハンド交換が不要なため、段取りロスの削減に貢献します。
[画像4:
https://prcdn.freetls.fastly.net/release_image/69594/60/69594-60-565200e97c6218b0e67adaa1fee87df7-1000x534.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
・【装置構成のシンプル化】 モジュール化により、設計工数を削減
特許技術を活かすことで、コンパクトかつ軽量な構成を実現しました。
[画像5:
https://prcdn.freetls.fastly.net/release_image/69594/60/69594-60-653027b873dee89e2636f6f02da6728c-1000x643.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
【THK株式会社について】
THKは1971年の創立以来、創造開発型企業としてさまざまな製品開発に注力してきました。翌年の72年には世界に先駆けて機械の直線運動部の“ころがり化”を実現した「LMガイド（Linear Motion Guide：直線運動案内）」を製品化。工作機械などのメカトロニクス機器の性能を飛躍的に向上させました。近年では鉄道車両、医療用機器、高層ビルや住宅、アミューズメント機器などにも使用され、さまざまな革新を世界中にもたらしています。
