DCブラシ付きモータの駆動を幅広くカバー！汎用モータドライバICを開発
ローム株式会社
ローム株式会社（本社：京都市）は、冷蔵庫やエアコンなどの白物家電をはじめ、民生機器および産業機器向けのDCブラシ付きモータの駆動を幅広くカバーする、汎用モータドライバIC「
BD60210FV」（20V耐圧・2ch）および「
BD64950EFJ」（40V耐圧・1ch）を開発しました。
両製品とも汎用性の高いパッケージを採用しており、新たな設計への導入はもちろん、回路変更や派生モデルへの展開、設計の共通化に高い効果を発揮します。
[画像1:
https://prcdn.freetls.fastly.net/release_image/62988/92/62988-92-69c71b1d6a49cfc4cd1c083a734b8085-578x387.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]

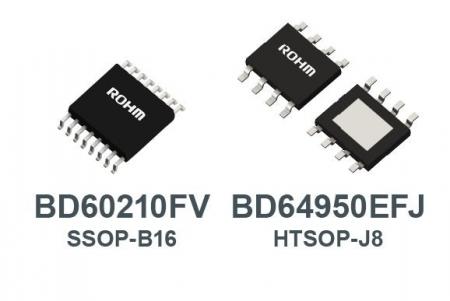

汎用モータドライバIC BD60210FV BD64950EFJ
また、低スタンバイ電流（Typ：0.0μA、Max：1.0μA）を実現しており、アプリケーション待機時の省電力化に大きく貢献します。
「BD60210FV」は、DCブラシ付きモータ2個またはステッピングモータ1個の駆動が可能な、Hブリッジ（*1） 2回路（2ch）のダイレクトPWM制御（*2）型モータドライバです。昇圧を必要としないHブリッジ回路構成により、外付け部品を最小限に抑え、省スペース化や設計の簡素化に貢献します。
一方、「BD64950EFJ」は、Hブリッジ1回路（1ch）で、ダイレクトPWM制御および定電流PWM制御（*3）の両方式に対応しています。低オン抵抗設計により発熱を抑え、効率的なモータ駆動を実現できます。40V耐圧で、高電圧（24V）駆動が求められるDCブラシ付きモータに対応します。
新製品はすでに量産を開始しています（サンプル価格300円/個：税抜）。インターネット販売にも対応しており、
チップワンストップや
コアスタッフオンラインなどから購入することができます（
BD60210FV、
BD64950EFJ）。さらに、アプリケーションの開発や設計に役立つ評価ボード（
BD60210FV-EVK-001、
BD64950EFJ-EVK-001）も準備しました。
ロームは今後も、民生・産業機器分野におけるモータ駆動ソリューションを拡充し、社会の快適性と省エネに貢献してまいります。
[画像2:
https://prcdn.freetls.fastly.net/release_image/62988/92/62988-92-7a8ce19da3446d3aaa1e02a51aa14235-827x709.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
インターネット販売商社
[画像3:
https://prcdn.freetls.fastly.net/release_image/62988/92/62988-92-0f6446114bc078e4424ef854d1413471-3716x723.jpg?width=536&quality=85%2C75&format=jpeg&auto=webp&fit=bounds&bg-color=fff ]
汎用モータドライバIC BD60210FV BD64950EFJ 主要特性
Topicsリリース
近年、白物家電をはじめ民生・産業機器分野において制御機構の電動化が進み、省エネを実現するDCブラシ付きモータのニーズが高まっています。その一方で、モータドライバには設計の共通化や外付け部品の削減、高信頼かつ小型な構成が求められており、コストと設計効率の両立が課題となっています。ロームはこれらの課題に対し、汎用性・省スペース性・設計容易性を兼ね備えた「BD60210FV」「BD64950EFJ」の2製品を提供し、アプリケーションの設計効率と性能向上に貢献していきます。
・民生機器
冷蔵庫（製氷機回転や送風機の弁制御）、エアコン（ルーバー制御）、プリンタ（トラック移動）
お掃除ロボット（ブラシ回転）、給湯器や炊飯器（弁制御）、加湿器（駆動ファン制御）
・産業機器
自動ドア・シャッター（動作制御）、小型コンベア（搬送制御）、電動工具（回転制御）
その他各種小型モータ制御
*1) Hブリッジ
モータの回転方向を制御するために使われる電子回路の一種。回路図を描いたときに、4つのスイッチ（トランジスタやMOSFET）がHの形に配置されることから、「Hブリッジ」と呼ぶ。
*2) ダイレクトPWM制御
PWM（パルス幅変調）信号をそのままHブリッジなどに伝えて、モータの回転速度を直接制御する方式。モータに供給される電圧をPWMのデューティ比で調整。回路構成が比較的簡単で、応答性も高い。
*3) 定電流PWM制御
モータに流す電流を一定に保つためにPWMを使う制御方式。モータが低速でもトルクを保てる。精密制御を必要とする装置などに使用される。
